Kumpulan Rangkaian Seri dan Paralel Speaker Lengkap

Selamat datang di blog kami, disini kami akan membahas mengenai cara memasang dan melihat ukuran impendansi atau ohm pada speaker .  bagi anda yang masih bingung bagaimana cara mendapatkan ohm yang pas,akan kami bahas semua bagaimana cara merangkai ohm pada rangkaian seri maupun speaker.

Setiap speaker pasti memiliki impedansi atau nilai watt yang berbeda ada yang 1ohm,2ohm,4ohm,6ohm,8ohm,12ohm,16ohm.  kebanyakan speaker umum biasanya memiliki ukuran 8ohm,  jadi setiap power ampli juga harus disesuaikan dari watt yang diperlukan speaker maupun power itu sendiri.

Jika ohm yang dihasilkan pas dengan daya power maka power ampli akan bekerja dengan beban yang cukup baik.  baca juga  Kelebihan dan kekurangan rangkaian seri dan paralel



1. Rangkaian Seri 2 Speaker


Kita lihat dari impedansi per speaker,dan jika 2 speaker yang dirangkai seri maka akan menghasilkan ohm sbagai berikut.

1 ohm maka - akan menghasilkan = 2 ohms
2 ohm maka - akan menghasilkan = 4 ohms
4 ohm maka - akan menghasilkan = 8 ohms
6 ohm maka - akan menghasilkan = 12 ohms
8 ohm maka - akan menghasilkan = 16 ohms
12 ohm maka - akan menghasilkan = 24 ohms
16 ohm maka - akan menghasilkan= 32 ohms


2. Rangkaian Paralel 2 Speaker

Menggunakan 2 buah speaker dengan

1 ohm maka  - akan menghasilkan = .5 ohms
2 ohm maka  - akan menghasilkan = 1 ohm
4 ohm maka - akan menghasilkan = 2 ohms
6 ohm maka  - akan menghasilkan = 3 ohms
8 ohm maka  - akan menghasilkan = 4 ohms
12 ohm maka  - akan menghasilkan = 6 ohms
16 ohm maka  - akan menghasilkan = 8 ohms

3. Rangkaian Seri 4 Speaker

1 ohm maka  - akan menghasilkan  = 4 ohms
2 ohm maka  - akan menghasilkan  = 8 ohms
4 ohm maka  - akan menghasilkan  = 16 ohms
6 ohm maka  - akan menghasilkan  = 24 ohms
8 ohm maka  - akan menghasilkan  = 32 ohms
12 ohm maka  - akan menghasilkan  = 48 ohms
16 ohm maka  - akan menghasilkan  = 64 ohms

4. Rangkaian Parallel 4 speaker

 1 ohm maka  - akan menghasilkan = .25 ohms
 2 ohm maka  - akan menghasilkan  = .5 ohms
 4 ohm maka  - akan menghasilkan  = 1 ohm
 6 ohm maka  - akan menghasilkan  = 1.5 ohms
 8 ohm maka  - akan menghasilkan  = 2 ohms
 12 ohm maka  - akan menghasilkan  = 3 ohms
 16 ohm maka  - akan menghasilkan  = 4 ohms

5. Rangkaian Seri parallel 4 Speaker


1 ohm maka  - akan menghasilkan  = 1 ohm
2 ohm maka  - akan menghasilkan  = 2 ohms
4 ohm maka  - akan menghasilkan = 4 ohm
6 ohm maka  - akan menghasilkan  = 6 ohms
8 ohm maka  - akan menghasilkan  = 8 ohms
12 ohm maka  - akan menghasilkan = 12 ohms


16 ohm maka  - akan menghasilkan  = 16 ohms

6.Rangkaian Seri 3 Speaker

jika menggunakan 3 speaker  yang dirangkai seri .
4 ohm speaker, menghasilkan   12 ohm
6 ohm speaker, menghasilkan   18 ohm
8 ohm speaker, menghasilkan   24 ohm
16 ohm speaker, menghasilkan 48 ohm

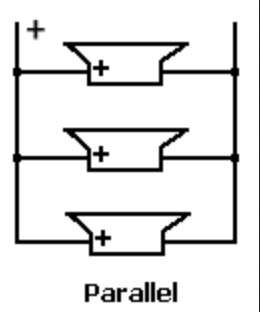

7. Rangkaian Parallel 3 Speaker

4 ohm speakers, menghasilkan 1.33 ohm load.
6 ohm speakers, menghasilkan2 ohm load.
8 ohm speakers, menghasilkan 2.67 ohm load.
16 ohm speakers, menghasilkan 5.33 ohm load.

8. Rangkaian 3 speaker berbeda ohm

bagaimana cara mendapatkan 4ohm?

Mengguanakn speaker 2x4ohm dan 1x8ohm maka akan menghasilkan impedansi speaker = 4 ohms



bagaimana cara mendapatkan 8ohm?

Menggunakan 2x8ohm dan 1x8ohm
maka akan menghasilkan impedansi speaker = 8ohm
